Axure产品原型在手机上如何运行
Axure产品原型在手机上如何运行-移动阅读二维码

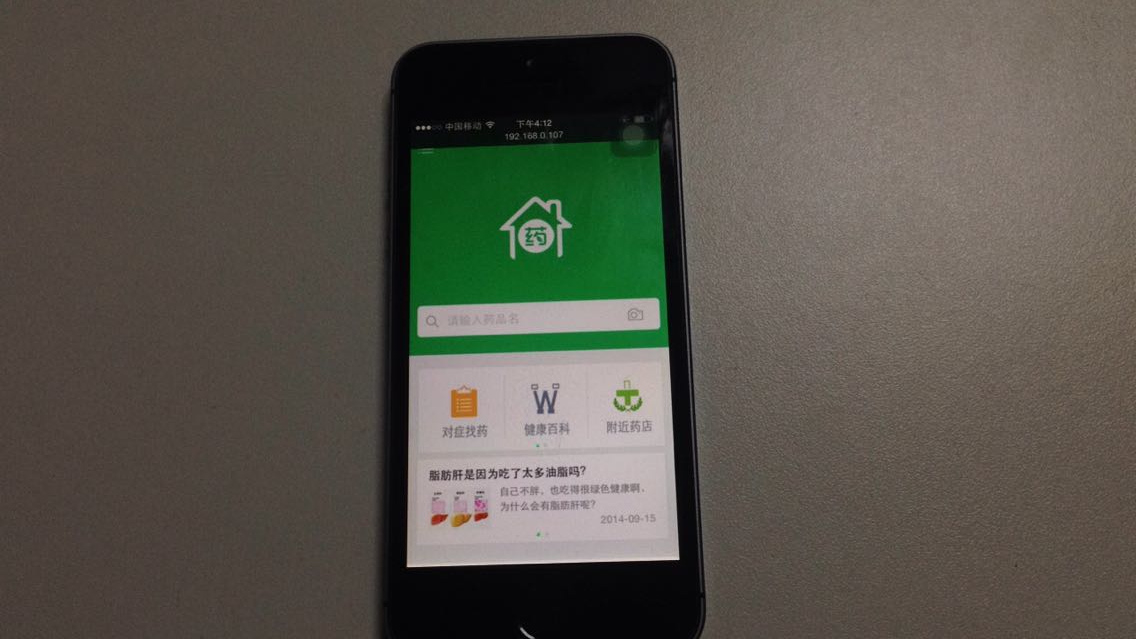

图1 模拟丁香园的高保真原型

图1 模拟丁香园的高保真原型

在一般的开发工作之前,我们通常会设计产品原型,大部分为axure绘制的线框图作为产品的PRD文档,供UI和开发进行前期工作,但是有的时候客户、领导想在开发之前,看到产品的概貌,就必须做产品的高保真原型进行模拟,这时如果做出来的原型能运行在手机端,那再好不过,如图1(注:上图是仿照丁香园的家庭用药,做的一个高保真原型,算是免费给丁香园打广告,是不是考虑给我点广告费?哈哈)。

原型制作软件有挺多,不过个人使用之后,最后还是依然坚持使用Axure,优点颇多,也可能是先入为主,这个教程Axure也是必须软件之一,适配为iphone5s。

1、首选是制作高保真原型,如图2:

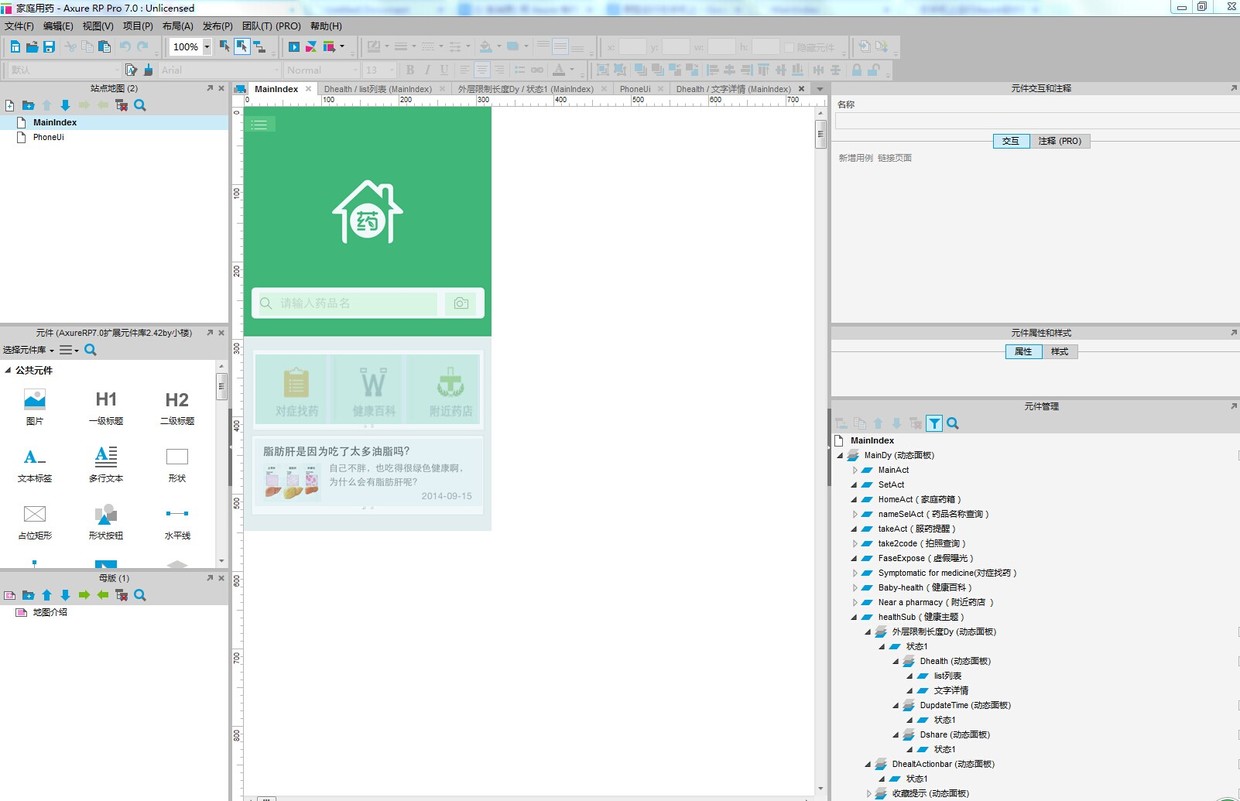

图2  高保真的原型图

图2  高保真的原型图

(注:高保真原型最好不要用太多内部框架嵌套,加载速度有点慢,还是用动态面板慢慢做,层级多了要有耐心

iOS的屏幕尺寸目前是有限的几种,原型尺寸要和其一致。比如iphone5s视网膜下像素为640*1136(The default full screen size of the iPhone 5 is 320 x 568 px (w x h).就是说320*568已经可以铺满全屏,不过,由于Axure导出的原型在iOS上处理status bar时有问题,需要在高度上减去status bar的高度20,就为320*548,所以保证原型的高宽为320和548,如图3整体高度为548px:

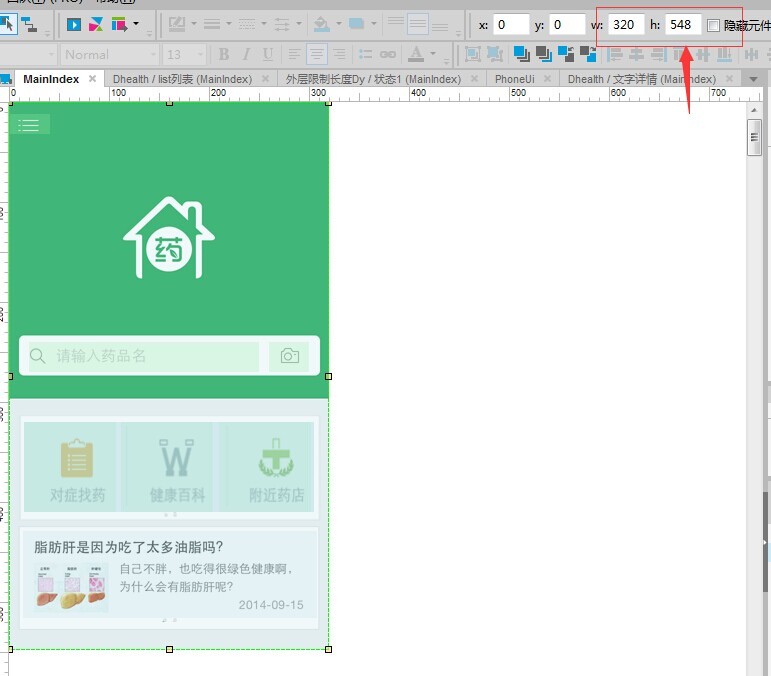

图3  高宽为320*548

图3  高宽为320*548

2、F8进行生成设置,设置如下图4:

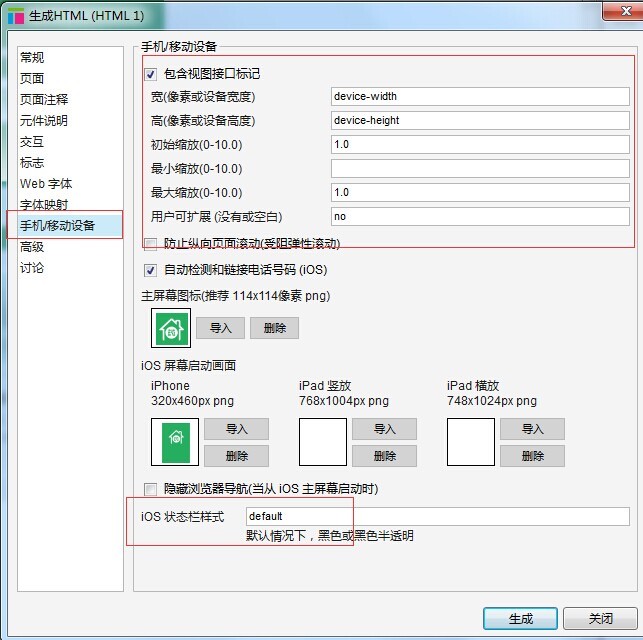

图4  配置设置

图4  配置设置

按照上图,设置参数(注:不过闪屏页面一直无法出现,这个问题我也没得到解决,有解决的可以回复我)

3、生成原型文件,上传到axureshare或者放置在EasyWebSevr的根目录下,用本机IP替代电脑名称,获得完整路径。(不清楚的点击上期内容如何用EasyWebSvr搭建axure本地环境

4、复制生成的html中原型链接,选择without Sitemap,如图5:

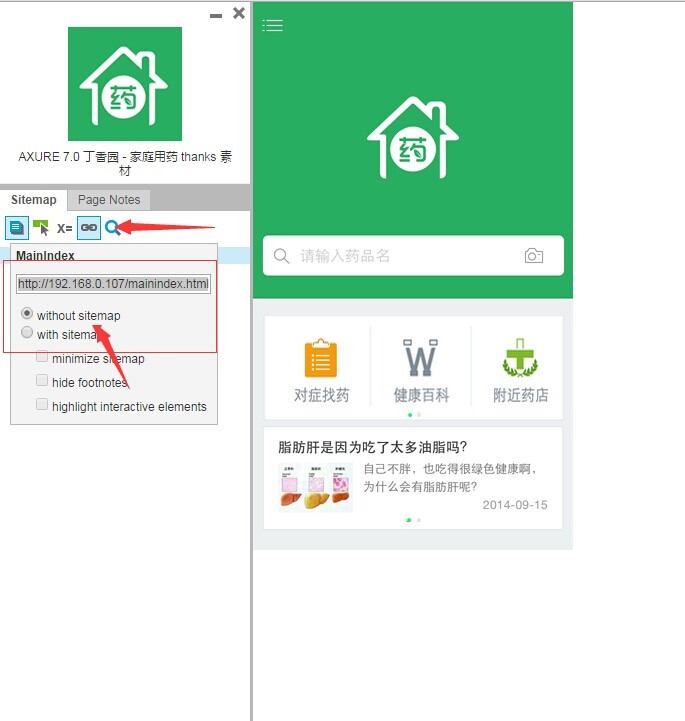

图5  复制链接

图5  复制链接

5、在safari中粘贴链接,并打开,已经可以看到和屏幕宽度的界面,并添加到主屏幕,如图6:。

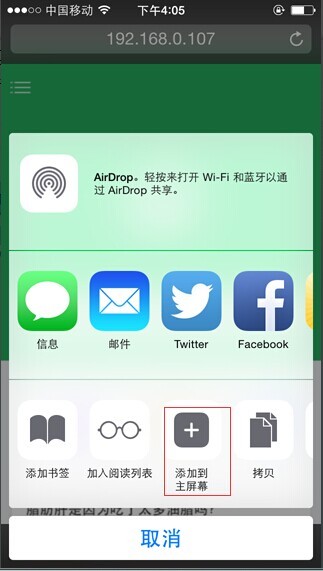

图6  添加到主屏幕

图6  添加到主屏幕

6、可以通过桌面的快捷icon,进入原型,这个时候已经适配了手机,躺着桌面的icon,丝毫不会让人看得出是原型,下图7:

图7 test桌面icon快捷启动

图7 test桌面icon快捷启动

end!
